KBSGZY矿用隔爆型移动变电站

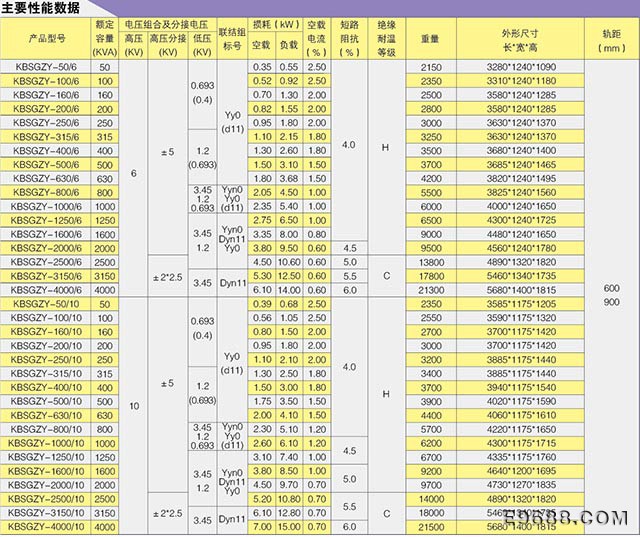

一、产品描述及技术指标：
二、特性优点及变压器材料说明
1.该产品有良好散热性能和绝缘性能，可在高温高湿等较恶劣环境条件下正常运行。
2.按用户特殊性能要求设计。
a.变压器铁芯用优质高导磁日本进口冷轧硅钢片制成，采用纵向“阶梯叠”结构。无毛刺，铁芯应压紧并采用浸漆分层绝缘以减少涡流损失。铁芯的磁通密度选择在变压器在负分接运行时，不会饱和；
b.变压器绝缘水平为H级，绝缘按连续运行设计。当变压器按最大额定容量运行时，其最高温升不应超过125K；
c.承受短路能力，应执行GB1094.5-85标准中的有关规定。变压器能承受低压侧出口三相短路，高压侧母线为无穷大电源供给的短路电流，绕组不变形，部件不发生损坏。当低压侧出口处发生直接短路时，变压器的铁芯、线圈及绝缘不应损坏；
d.负载能力，自然空气冷却（AN）时，在规定的运行条件下，变压器应连续输出 100％的额定容量；
e.温升极限，移动式变电站的温升极限应满足GB6450-86中的要求；
三、使用环境条件
1.海拔高度 ：≤1000m；
2. 环境温度：上限＋40℃，下限－5℃；
3.相对湿度：空气相对湿度不大于95％（25℃时）；
4. 无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境；
5.可使用在含有爆炸危险的甲烷、煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸汽；
6. 无滴水的场所或有防淋水设施的环境；
7. 电源电压的波形近似于正弦波，三相电源电压近似对称。
8. 凡不符合上述使用条件，应与我们协商决定。
四、用户在购买时，请明确以下几点
1.变压器的基本型号、规格、容量及数量；
2.变压器的输出、输入电压；
3.外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
